Укладка садовой плитки своими руками пошаговая инструкция


Опубликовано: 21.09.2017, 23:14/ Просмотров: 1473

Тротуарная плитка во дворе частного дома или на даче выполняет две функции – эстетическую и утилитарную. Залогом качественной реализации и той и другой, является правильная укладка тротуарной плитки.

Многие доверяют это профессионалам, уповая на то, что они знают свое дело. А так ли это? Всегда ли наемный рабочий выполнит монтаж лучше, чем сам хозяин?

Главное знать, как укладывать тротуарную плитку своими руками.

Хорошим подспорьем станет пошаговая инструкция, в которой помимо очередности работ, будут раскрыты все нюансы этого довольно простого и увлекательного процесса. Где результат проявляется с первой положенной плиткой.



Укладка тротуарной плитки своими рукамиУкладка тротуарной плитки своими руками

Подготовка к укладке тротуарной плитки

Планирование является залогом того, что самодельная дорожка не подведет долгое время.

  • Планировка участка. Мало кто решается выложить всё пространство на участке плиткой, точно так же без дорожек, как минимум от калитки к коттеджу и хозпостройкам, трудно обойтись. Идеальный вариант – продумать дорожки к дому и от него к основным строениям на участке. Так и газон сохраняется, и в дождь грязь месить не приходится. Кроме того, не придется выкорчевывать деревья и другие многолетние насаждения.
  • Выбор материала. Тротуарная плитка постепенно отвоевывает позиции у других видов дорожного покрытия. Главные преимущества: простота работы, возможность демонтажа покрытия, не «плывет» подобно асфальту от нагрева, не лопается от холода (морозоусройчивая), и не требовательная в уходе. Дорожка, выложенная тротуарной плиткой, пропускает влагу, тем самым, не наносит вред почве и грунту (экологичная).
  • Плитка. Выбирая плитку нужно знать, что по способу изготовления бывает вибролитая (возможно самостоятельное изготовление) и вибропрессованная (делается в промышленных условиях). Различается по цвету, толщине и форме. Требует устройства различного по составу основания. Всеми этими факторами определяется технология укладки тротуарной плитки.

Плиточное покрытие дорожек и площадок – параметры

Сравнительный анализ плиточного дорожного покрытия предоставлен в таблице

Назначение дорожки Вид плитки Толщина плитки Требования к основанию Цена Возможность сделать своими руками Пешеходная (дорожки, тротуары, отмостка) Вибролитая 25-40 мм Песчаня подушка Низкая Есть Дорожная (подъездная дорожка, место стоянки авто на участке) Вибролитая 40-60 мм Песчано-цементная подушка Средняя Есть Промышленная Вибро-прессованная 60-80 мм Бетонная, песчання подушка Высокая Нет

Рекомендуем! Поэтапная инструкция (мастер-класс),
как изготовить тротуарную плитку в домашних условиях.

На выбор основания под тротуарную плитку влияет и тип грунта. Подвижный грунт требует устройства бетонного основания даже под пешеходную дорожку, а плотный позволяет обойтись песчано-цементной подушкой и под автомобиль.

Укладка тротуарной плитки своими руками – пошаговая инструкция

Общие советы и правила, как класть тротуарную плитку правильно:

  • обеспечить стоки для отвода воды. Если осуществляется укладка тротуарной плитки на песок, то вода уйдет в зазоры между плиткой, а если на бетонное основание, то поперечный, продольный или поперечно-продольный уклон обязателен. Таким образом, вода, дождевая или талая, не будет собираться между бетоном и плиткой. Следовательно, исключена вероятность вспучивания участков дорожки. Оптимальный уклон тротуарной плитки 1 см на 1 метр. Обратите внимание: зазор для отвода воды должен размещаться между бордюром и плиточным полотном;
  • соотнести размер плитки с размерами, отведенными под дорожку. Чем шире дорожка, тем крупнее должны быть плиточные элементы (субъективное мнение), или наоборот, из мелкой плитки. Казалось бы, крупная плитка позволит сделать выкладку быстрой и более простой, но на самом деле, может оказаться иначе. Большие габариты плитки непосредственно отражаются на массе, вес тротуарной плитки 40х40 см – 15-16 кг (в зависимости от толщины). Как следствие, такие плиты трудно подымать, перемещать, выравнивать. Пока подгонишь высоту, придется несколько раз приподнять тяжесть для подсыпания песка;
  • проложить (подвести) коммуникации до укладки тротуарной плитки. В противном случае, её нужно будет демонтировать, и собирать заново. Если в коммуникациях пока нет нужды, то можно создать условия для их прокладки впоследствии. Для этого под дорожку в наиболее вероятных местах прохождения будущих коммуникаций рекомендуют укладывать пластиковые трубы диаметром 50 мм;
  • слой геотекстиля между грунтом и подушкой основания под плитку позволит избежать прорастания травы между элементами дорожки и их проседание;

    Схема основания под тротуарную плитку с геотекстилем и безСхема основания под тротуарную плитку с геотекстилем и без

  • монтаж тротуарной плитки не производится во время дождя или сразу после осадков. Почва и уложенная подушка должны просохнуть. Оптимальная влажность основания залог того, что плитка со временем не расползется;
  • основание под укладку тротуарной плитки должно быть идеально ровным. Песок, применяемый для засыпки не должен содержать глину или другие примеси;
  • выбрать оптимальный размер дорожки. Ширину дорожки разумно подбирать, основываясь на учете размера тротуарной плитки, плюс величина равная сумме зазоров между ней. Таким образом, удастся избежать трудоемких и не всегда красивых подрезаний плитки. Это же относится к узорной выкладке. Однако такой подход возможен только при укладке плитки с правильной геометрией. Использование имитации натурального камня, круговой узор, сложная геометрия не всегда дает возможность обойтись без резки. В этом случае нужно продумать точное месторасположение отдельных целых и подрезанных элементов.

1 этап – Раскладка тротуарной плитки – схемы, узоры, рисунки

Для создания красивой дорожки из плитки нужно сделать правильный эскиз. Чертеж или схема укладки тротуарной плитки поможет не только визуализировать проект, но и рассчитать требуемое количество материала.

На выбор схемы укладки влияет форма (геометрия) плиток (см. фото) и запланированный дизайн раскладки.

Варианты форм тротуарной плиткиВарианты форм тротуарной плиткиРазные варианты тротуарной плиткиРазные варианты тротуарной плитки

Значительные возможности для маневра создает использование тротуарной плитки прямоугольной формы, со стандартными размерами 100х200 мм, типа «брусчатка» или «кирпичик». Они дают наибольшее количество вариантов укладки.

Традиционные варианты схем укладки тротуарной плитки:

1. Геометрическая укладка. Может быть представлена цветными полотнами или иллюзиями.

Узоры для укладки тротуарной плиткиУзоры для укладки тротуарной плиткиГеометрическая укладка тротуарной плиткиГеометрическая укладка тротуарной плитки

Играя цветами и выкладкой плитки можно создать уникальный дизайн садовых дорожек. Примеры на фото (ромб, квадрат, круг, новый и старый город, паркет, шахматка, веер, катушка, бабочка, клиновый лист, шестигранник или пчелиные соты).

Рисунки для укладки тротуарной плиткиРисунки для укладки тротуарной плиткиОрнаменты для укладки тротуарной плиткиОрнаменты для укладки тротуарной плитки

2. Иллюзии 3д – тротуарная плитка с 3D эффектом. Укладка плитки с рисунком, создающим объемное стереоскопическое (трехмерное) изображение – хитрая технология обмана зрения.

Тротуарная плитка с 3D эффектомТротуарная плитка с 3D эффектом3Д тротуарная плитка3Д тротуарная плиткаТротуарная плитка, уложенная с эффектом объемного изображенияТротуарная плитка, уложенная с эффектом объемного изображения

3. Хаотичная укладка тротуарной плитки, пример которой предоставлен ниже, схемы в классическом понимании не имеет. Предполагает выкладку плиток в художественном беспорядке. Если плитка однотонная, то при выкладке варьируется размер плиток, если разноцветная – цвета.

Хаотичная укладка тротуарной плиткиХаотичная укладка тротуарной плиткиПроизвольный рисунок укладки тротуарной плиткиПроизвольный рисунок укладки тротуарной плиткиУкладки тротуарной плитки - абстракцияУкладки тротуарной плитки - абстракция

4. Художественная выкладка тротуарной плитки, фото которой предоставлено ниже, дает представление о многообразии различных вариантов укладки. Сложность рисунка определяется мастерством или упорством мастера.

Художественная укладка тротуарной плиткиХудожественная укладка тротуарной плиткиКрасивая укладка тротуарной плиткиКрасивая укладка тротуарной плиткиОригинальная укладка тротуарной плиткиОригинальная укладка тротуарной плитки

2 этап – Подготовка материала и инструмента для укладки тротуарной плитки

Для работы потребуется: песок, цемент, плитка, бордюр. Из инструмента пригодится: капроновая нить, колышки, резиновый молоток, длинное правило, уровень, трамбовка, мастерок, веник. На случай подрезки нужна болгарка с диском для резки бетона. Удобная штука наколенники, ведь работа занимает много времени именно с упором на эти части тела.

Захват для выемки плиткиЗахват для выемки плиткиНаколенникиНаколенники

3 этап – Разметка под укладку тротуарной плитки

Разметка участка заключается в определение контура будущей дорожки. Место по всему периметру обозначается колышками, между которыми натягивается капроновая нить. Ввиду того, что она служит ориентиром для выкладки плитки ее нужно натягивать строго по уровню.

Разметка под укладку тротуарной плиткиРазметка под укладку тротуарной плиткиРазметка по уровнюРазметка по уровню

4 этап – подготовка основания под тротуарную плитку

Для устройства основы нужно снять верхний слой дерна, выровнять ложе, полить водой и уплотнить его с помощью трамбовки. Плотный грунт в таких работах не нуждается. В почве встречаются камни, корни деревьев и кустарников – всё это следует удалить.

Подготовка основания под тротуарную плиткуПодготовка основания под тротуарную плиткуПодготовка основы под плиткуПодготовка основы под плитку

Примечание. Можно оставить грунт, но тогда дорожка будет намного выше остального покрова на участке, что может привести к ее подмыванию талой или дождевой водой.

Получившееся ложе засыпается дренажным несущим слоем, например, щебнем или гравием высотой в 150-200 мм. Для автомобильной дорожки (площадки) толщина слоя увеличивается до 400 мм. Многие укладывают под гравий и на него геотекстиль, чтобы исключить вероятность размывания подушки грунтовыми водами. Сверху щебня засыпается 20 мм. песка, для выравнивания основания.

Засыпка основания гравиемЗасыпка основания гравиемУкладка геотекстиля под плиткуУкладка геотекстиля под плитку

5 этап – Технология укладки тротуарной плитки

Пошаговая инструкция

1. Установка бордюра для тротуарной плитки или поребрика

Назначение бордюрного камня – обозначать дорожку и защищать плитку от расползания. Но есть примеры выкладки тротуарной плитки без бордюра.

Укладка тротуарной плитки без бордюраУкладка тротуарной плитки без бордюраПодрезка плитки для укладки без бордюраПодрезка плитки для укладки без бордюра

Установка бордюра производится на выровненное основание. Для большей надежности его укладывают на бетонное основание (бетонный замок).

Установка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плиткиУстановка бордюра для тротуарной плитки - схемаУстановка бордюра для тротуарной плитки - схема

Можно установить пластиковый бордюр для плитки

Пластиковый бордюр для тротуарной плиткиПластиковый бордюр для тротуарной плиткиУстановка пластикового бордюра для тротуарной плиткиУстановка пластикового бордюра для тротуарной плитки

Бордюр может быть установлен вровень с плиткой или выступать на несколько см. Рекомендуется укладывать плитку чуть выше поребрика (бордюра) на 5 мм, это зазор на усадку.

Монтаж бордюра для тротуарной плитки (поребрика) - схемаМонтаж бордюра для тротуарной плитки (поребрика) - схемаБордюр и поребрик для тротуарной плитки - схемаБордюр и поребрик для тротуарной плитки - схема

2. Подготовка основания под тротуарную плитку

Выделяют три вида основания:

укладка тротуарной плитки на песокукладка тротуарной плитки на песокУкладка тротуарной плитки на песок.

В этом случае расстояние между бордюрами (или натянутой нитью при их отсутствии) заполняется песком. Высота песчаного слоя составляет 50-60 мм. Перед работой песок поливают водой с использованием распылителя и оставляют немного просохнуть. Далее его выравнивают и трамбуют. Выкладка производится на влажный, но не мокрый песок.

Укладка на цементно-песчаную смесьУкладка на цементно-песчаную смесьУкладка на цементно-песчаную смесь.

На подготовленное на пятом этапе основание, укладывается второй слой песка (30-40 мм), на который укладывается арматурная сетка. Сверху сетка засыпается смесью песка и цемента в соотношении 1:4.

Укладка на бетонное основаниеУкладка на бетонное основаниеУкладка тротуарной плитки на бетонное основание.

Состав «пирога» показан на схеме.

Рекомендуем. Подробное описание,
как уложить тротуарную плитку на бетон – два варианта: устройство новой бетонной основы и на старое (существующее) бетонное основание.

Примечание. Выкладка плитки на бетон не лучший вариант. Это связано с тем, что бетонное основание не пропускает влагу. Вода задерживается между бетоном и плиткой и при минусовых температурах приводит к деформированию дорожки.

3. Выкладка плитки

Простые правила для качественной и эффективной работы.

Как правильно укладывать тротуарную плитку:

  • плитка выкладывается от нижней точки в сторону повышения;
  • кладка ведется методом от себя. Т.е., выполняя работы, мастер движется по уже уложенной дорожке, чтобы не повредить утрамбованное и выровненное основание;
  • установка плитки круговым способом начинается от центра рисунка.

Установка плитки круговым способомУстановка плитки круговым способомУкладка плитки кругомУкладка плитки кругом

  • начало монтажа приходится на оптически видимую границу, т.е. на то место, куда первым делом падает взгляд: входная дверь, крыльцо, веранда, беседка и т.п.
  • плитка раскладывается не ровными рядами, а по диагонали. Так проще выравнивать горизонталь.

Приступая к укладке, первым делом натягивают шнур по ширине дорожки, и по нему ровняют первый ряд плитки. Горизонталь следует проверять уровнем каждые 2-3 ряда.

"Посадка" тротуарной плитки"Посадка" тротуарной плиткиПлитка укладывается в предназначенное для нее место и устанавливается точно путем легкого постукивания по ней резиновым молотком. Если плитка проваливается под нее подсыпается песок или смесь.

Зазор между тротуарной плиткой обычно составляет 2-3 мм (достаточно для ухода воды). Точные зазоры выдерживаются с помощью крестиков (но, это теория, на практике не встречается).

Ограничители (дистанционные замки) тротуарной плиткиОграничители (дистанционные замки) тротуарной плиткиНекоторые производители предусмотрели наличие ограничителей (дистанционных замков) на плитке, позволяющих выполнять укладку без применения дополнительных приспособлений на одинаковое расстояние друг от друга.

Материал подготовлен для сайта www.moydomik.net

Светящаяся тротуарная плитка

Появилась новая технология – тротуарная плитка, светящаяся в темноте. Установка такой плитки, позволит обозначить границы и обезопасить движение по дорожке в темное время суток. Светящаяся краска наносится поверх плитки и является абсолютно безопасной для пользователей и почвы.

Светящаяся тротуарная плиткаСветящаяся тротуарная плиткаСветящаяся в темноте тротуарная плиткаСветящаяся в темноте тротуарная плиткаТротуарная плитка, покрытая светящейся краскойТротуарная плитка, покрытая светящейся краской

Еще один вариант декоративной подсветки дорожки – светодиодная тротуарная плитка. В этом случае, в процессе укладки монтируются блоки-кирпичики – светодиодные светильники, работающие от электричества или солнечных батарей.

Светодиодная тротуарная плиткаСветодиодная тротуарная плиткаСветодиодные светильники в тротуарной плиткеСветодиодные светильники в тротуарной плиткеСветодиодные фонарики для тротуарной плиткиСветодиодные фонарики для тротуарной плитки

6 этап - Затирка швов тротуарной плитки

Кроме понимания, как класть тротуарную плитку, нужно знать, чем заделывать швы. Заполнение швов между тротуарной плиткой производится в два подхода. Для начала на уложенную плитку высыпается тонкий слой чистого, просеянного, сухого песка. С помощью веника или щетки засыпка разметается между швами. Затем на дорожку насыпают слой песка (если песчаное основание) или песчано-цементной смеси в соотношении 1:1 (для цементно-песчаного или бетонного основания) и также, с помощью веника заполняют швы (просыпают).

Засыпка швов тротуарной плиткиЗасыпка швов тротуарной плиткиЗатирка швов между тротуарной плиткиЗатирка швов между тротуарной плитки

Можно приобрести готовую сухую смесь для заполнения швов тротуарной плитки: М150 (120 руб/25 кг) и Quick-mix PFN (1650 руб/25 кг).

По окончанию работ дорожка поливается водой с использованием распылителя. Полив осуществляется до тех пор, пока на дорожке не образуются лужи.

Важно. Расстояние между бордюром и плиткой не бетонируется, а также засыпается сухой руками смесью.

Примечание. Профессионалы советуют выполнить виброуплотнение швов специальной доской, но пользователи утверждают, что в частном строительстве это излишне.

Уход за тротуарной плиткой

Мало знать, как положить тротуарную плитку, нужно еще обеспечить ей постоянный уход, чтобы она прослужила расчетный период. Простой уход заключается в периодическом подметании и мытье дорожки из тротуарной плитки (для того, чтобы цветная плитка оставалась такой же красивой). В зимнее время для уборки снега не следует использовать металлические лопаты, а для обледенений ломы, ледорубы, а также посыпать дорожку составами антилёд, содержащими соль.

Гидрофобизатор для тротуарной плитки

Пористая структура бетона действует как губка – впитывает воду. Гигроскопичность играет свою пагубную роль именно зимой, когда вода проникает в поры бетона, замерзает, расширяется и разрушает структуру бетонного основания. Как следствие, появление микротрещин, выщербин, раковин, изменение цвета.

Обработанная гидрофобизатором поверхность - капли воды держатся, а сам бетон сухойОбработанная гидрофобизатором поверхность - капли воды держатся, а сам бетон сухойЧтобы предотвратить это, используют защитные пропитки – гидрофобизаторы для тротуарной плитки

Гидрофобизирующие составы (материалы, добавки, жидкости) не защищают плитку от выгорания на солнце и истирания, а только пропитывают поверхность бетона и тем самым предотвращают «напитывание» водой (сообщают водоотталкивающее свойство).

Чем обработать тротуарную плитку

Некоторые хотят, чтобы тротуарная дорожка блестела, используют эффект мокрой плитки. А другим – наоборот, нравится матовая плитка. В вопросе, чем пропитать плитку – мнения расходятся. Согласно отзывам, применяется Типром М, У, Неомид Н2О Стоп, Неогард, Пенетрон.

Бюджетный вариант – кремнийорганический гидрофобизатор ГКЖ-11 (дешево, не значит плохо). Принцип нанесения простой: разводится водой в пропорции 1 кг концентрата на 25 литров воды, заливается в опрыскиватель и распыляется по поверхности плиточной дорожки. Этого объема хватит на 50-70 кв. м. плитки для обработки в два слоя. Брызгать до тех пор, пока не прекратится впитывание и не появятся капельки на плитке. В результате, плитка будет всё время как смоченная (мокрый эффект), а во время дождя не будет впитывать воду, плюс, повысится морозоустойчивость. Но, имейте в виду, обработка гидрофобизатором ГКЖ не имеет обратного действия, т.е. убрать потом его нельзя. Принцип действия показан на фото «до и после».

Бетонная стена обработанная гидрофобизатором - "до воды"Бетонная стена обработанная гидрофобизатором - "до воды"Бетонная стена обработанная гидрофобизатором - "после воды"Бетонная стена обработанная гидрофобизатором - "после воды"

Видеоролик, демонстрирующий разницу в водопоглащении бетона, обработанного гидрофобизатором.

Пользователи рекомендуют для пропитки бетонной плитки Энесал MP – жидкость, создающая в структуре бетона (в порах) гидрофобный барьер (мембрана), который отталкивает воду, реагенты и соли.

Для создания эффекта «после дождя» (мокрый камень), а также для повышения устойчивости тротуарной плитки к истиранию, рекомендуют защитный состав для пропитки (обработки) бетона – Энеклад КФС (Eneclad CFS). А если в него добавить бронзовую или алюминиевую пудру, то можно надолго закрепить на поверхности нужный цветовой оттенок.

Определяющее значение имеет, каким способом была изготовлена плитка – вибролитье или вибропрессование. Плитка кустарного производства, выполненная путем вибролитья – менее устойчива и быстрее изнашивается, а промышленная (вибропрессованная) прослужит порядка 100 лет.

Совет. Имейте в виду, бетонная (или кирпичная) поверхность, обработанную любым гидрофобизатором нельзя изменить, т.е. после этого ни покрасить, ни приклеить не получится!

Практики рассуждают так, обработка уложенной плитки пропитками выполняется сверху, но вода-то проникает между швами и проникает в «тело» плитки с боков, нижней (тыльной) части.

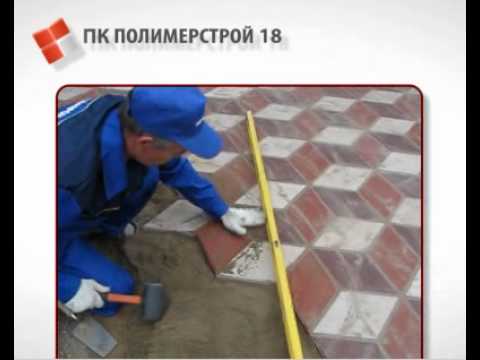

Укладка тротуарной плитки своими руками - видео

Стоимость укладки тротуарной плитки

Еще один момент, на который хотелось бы обратить внимание. Ведь каждого интересует, как выложить тротуарную плитку недорого.

Стоимость работ будет включать в себя:

Стоимость укладки тротуарной плитки

В таблице не указаны цены на материалы, а только за работу.

К сведению, бригада из четырех человек за день может уложить 30-50 м.кв. площади, а машина для укладки тротуарной плитки от 300 до 800 м.кв.

Машина для укладки тротуарной плиткиМашина для укладки тротуарной плиткиМеханизированная укладка тротуарной плиткиМеханизированная укладка тротуарной плитки

Как видно из статьи, уложить тротуарную плитку не так уж сложно. Важно придерживаться правил и выполнять каждый этап максимально качественно.
